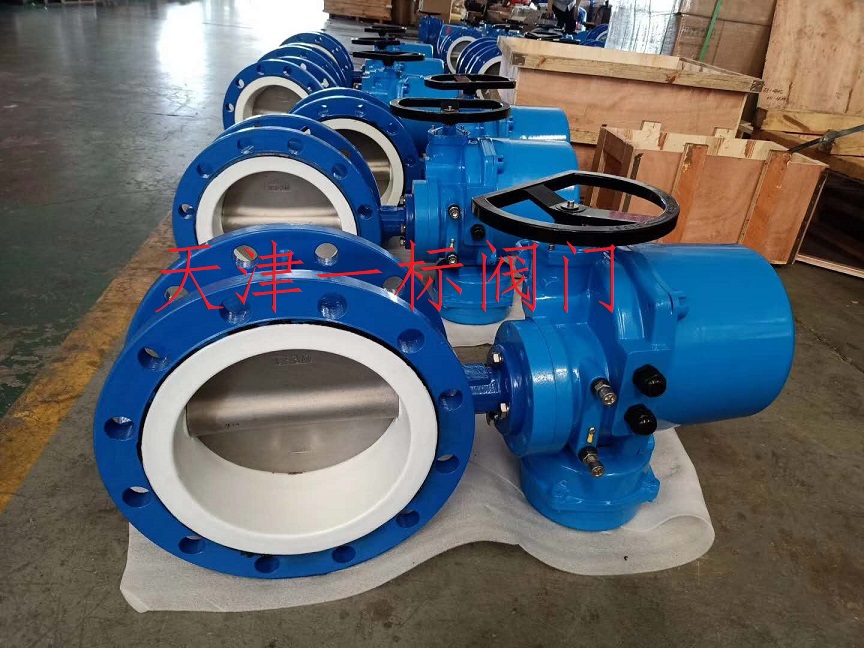

太陽能供電電動蝶閥|云端遠程控制灌溉蝶閥附圖說明：

圖1是本發明的整體結構示意圖；

圖2是本發明的局部剖面結構示意圖；

圖3是本發明的工作原理結構示意圖；

附圖標記中：1-太陽能電動閥門本體；2-閥體；3-太陽能電池板；4-蓄電池；5-Y355電動機；6-閥蓋；7-閥桿；8-閥芯；9-軸套；10-連接軸；11-凸輪；12-微動開關；13-LHI778紅外線傳感器；14-太陽能發電模塊；15-可編程程序控制器；16-電量檢測模塊；17-穩壓模塊；18-無線收發模塊；19-移動設備。

1.一種農業灌溉大口徑電動閥門控制系統，其特征在于：包括太陽能光伏板（1）、蓄電池（2）、控制單元（3）、大口徑電動蝶閥（4）和正弦波逆電器（5），太陽能光伏板（1）經太陽能充放電管理模塊（6）與蓄電池（2）相連，蓄電池（2）經正弦波逆電器（5）與大口徑電動蝶閥（4）相連，蓄電池（2）經開關電源模塊（7）與控制單元（3）相連，所述大口徑電動蝶閥（4）與控制單元（3）相連。

2.根據權利要求1所述一種農業灌溉大口徑電動閥門控制系統，其特征在于：太陽能光伏板（1）為18.5V/100太陽能光伏板，經12/24V30A充放電管理模塊（6）對DC12V蓄電池（2）充電，蓄電池（2）容量80A·h。

3.根據權利要求1所述一種農業灌溉大口徑電動閥門控制系統，其特征在于：正弦波逆電器（5）為DC12V變AC220V正弦波逆電器。

4.根據權利要求1所述一種農業灌溉大口徑電動閥門控制系統，其特征在于：所述控制單元（3）還連接有無線傳輸模塊（8），用于接收控制中心（9）發送的控制指令與向控制中心（9）發送檢測到的閥門運行狀態數據。
