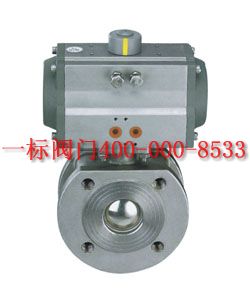

氣動薄型對夾球閥

氣動薄型球閥特點

氣動薄型球閥的閥體較一般法蘭球閥短，是適用與工廠同一管路閥門數量多的場合。球體具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。

■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置

◇氣動薄型對夾球閥 參數

驅動
 壓縮空氣5～7bar(可帶手輪)

公稱通經
 15～250mm

公稱壓力
 1.6～4.0MPa

適用溫度
 PTFE:-29～+178℃

EK:-29～+250℃

連接方式
 法蘭、對夾

閥結構
 一體式

閥體材質
 316L、316、304、304L、碳鋼

閥球材質
 316L、316、304、304L

密封材質
 PTFE、EK

適用介質
 氣體、水及油類等

可選附件
 限位開關、定位器、電磁閥、減壓閥


◇氣動薄型球閥 附件選項

回訊器：也叫限位開關(APL310N/APL210N)，遠程反饋開關信號(防爆)(APL410N/ITS-300)

電磁閥：雙作用選二位五通、單作用選二位三通(防爆)PLVD5/2

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油AFC200

手輪機構：轉動手輪機構，可實現手動開、關閥

電氣定位器：輸入4～20mA信號,實現閥門調節功能YT-1000R

備注: 氣缸參數請另參考所選配的氣動執行器資料

◇氣動薄型球閥 標準


設計依據
Design reference  GB標準
設計標準
Design standrd  GB/12237
結構長度
Face To face  對夾連接
Wafer connecting
連接法蘭尺寸
Connecting Flange Size  GB/9113、JB/T79
試驗和檢驗
Test＆inspection JB/T9002

◇氣動薄型球閥 零部件材料

序號
No 零件名稱
Accessory name  材 質
Material
C P R
1 閥蓋
Cover WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 墊片
Gasket PTFE PTFE PTFE
3 閥座
seat PTFE PTFE PTFE
4 球體
ball 1Cr18Ni9Ti 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
5 閥座
seat PTFE PTFE PTFE
6 閥體
boby WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
7 螺栓
stud 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 閥桿
stem 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 墊片
gasket PTFE PTFE PTFE
10 填料
panking PTFE PTFE PTFE
11 襯套
bushing PTFE PTFE PTFE
12 彈簧
spring gasket  WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
13 墊片
gasket 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺母
nut 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 連接支架
connecting set  1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓
stud 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 連接套
connecting set  35 1Cr18Ni9Ti 1Cr18Ni9Ti
18 位置指示器
location lndicator  塑料
rubber
