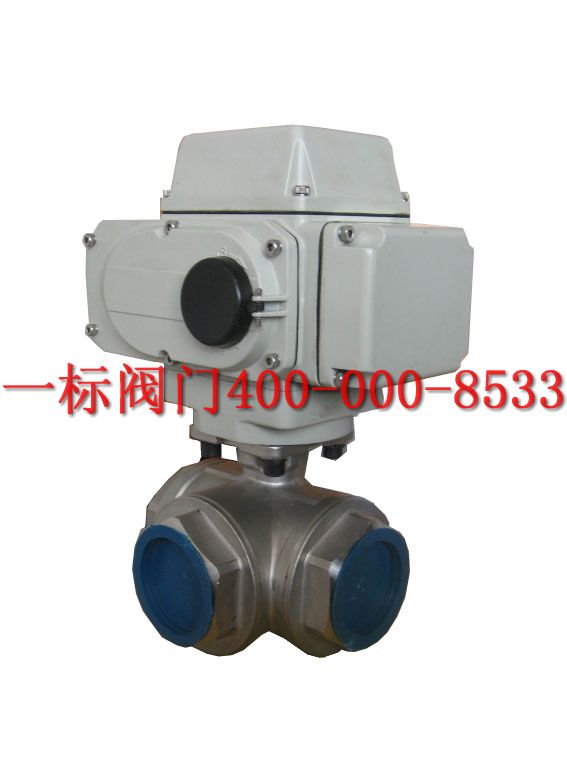

不銹鋼三片式電動球閥
不銹鋼三片式電動球閥 特點

電動三片式螺紋球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。

■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置

◇不銹鋼三片式電動球閥主要技術參數

空氣驅動
 壓縮空氣4-6bar(可帶手輪)

電驅動
 DC24V、AC220V、AC380V

公稱通經
 15～250mm

公稱壓力
 1.6～4.0Mpa

適用溫度
 PTFE：-29～+178℃

EK：-29～+250℃

連接方式
 法蘭

閥結構
 兩塊式

閥體材質
 316L、316、304、304L、碳鋼

閥球材質
 316L、316、304、304L

密封材質
 PTFE、EK

適用介質
 氣體、水及油類等

可選附件
 限位開關、定位器、電磁閥、減壓閥


◇不銹鋼三片式電動球閥 Q911F設計標準

三塊式
 測試檢驗
 API598，EN12266

螺紋接端
 ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203

對焊接端
 ASME B16025

套焊接端
 ASME B16.11

閥蘭接端
 ASME B16.5 DIN2542～2545 JIS B2238

兩塊式
 測試檢驗
 API598，EN12266

螺紋接端
 ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
