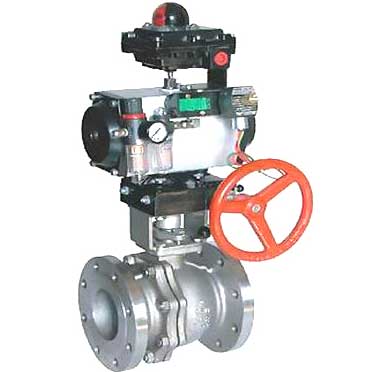

一、產品[氣動固定球閥]的詳細資料： 產品型號：Q647Y 產品名稱：氣動固定球閥 產品特點： 二、氣動固定球閥主要外形和連接尺寸： Q647Y-16 通徑DN L D K D1 n-Φd b f H W mm in 25 1″ 140 115 85 65 4-Φ14 16 3 217 190 32 1 1/4″ 165 140 100 76 4-Φ18 18 3 260 210 40 1 1/2″ 165 150 115 84 4-Φ18 18 3 293 210 50 2″ 203 165 125 99 4-Φ18 20 3 309 247 65 2 1/2″ 222 185 145 118 4-Φ18 20 3 344 247 80 3″ 241 200 160 132 8-Φ18 20 3 421 276 100 4″ 305 220 180 156 8-Φ18 22 3 485 348 125 5″ 356 250 210 184 8-Φ18 22 3 560 378 150 6″ 394 285 240 211 8-Φ23 24 3 655 432 200 8″ 457 340 295 266 12-Φ23 24 3 847 524 250 10″ 533 405 335 319 12-Φ26 26 3 980 648 三、氣動固定球閥主要外形和連接尺寸： Q647Y-25 通徑DN L D K D1 n-Φd b f H W mm in 25 1″ 165 1115 85 65 4-Φ14 16 3 217 190 32 1 1/4″ 178 140 100 76 4-Φ18 18 3 260 210 40 1 1/2″ 190 150 115 84 4-Φ18 18 3 293 210 50 2″ 216 165 125 99 4-Φ18 20 3 309 247 65 2 1/2″ 241 185 145 118 4-Φ18 22 3 344 276 80 3″ 283 200 160 132 8-Φ18 24 3 421 348 100 4″ 305 235 190 156 8-Φ23 24 3 4185 378 125 5″ 381 270 220 184 8-Φ26 26 3 580 432 150 6″ 403 300 250 211 8-Φ26 28 4 655 524 200 8″ 502 360 310 274 12-Φ26 30 4 847 648 250 10″ 588 425 370 330 12-Φ30 32 4 980 715 結構長度：GB12221 訂貨須知： 一、①氣動固定球閥產品名稱與型號 ②氣動固定球閥口徑 ③氣動固定球閥是否帶附件以便我們的為您正確選型。
法蘭標準：GB9113亦可按ANSI B165、JIS B2212
二、若已經由設計單位選定公司的氣動固定球閥型號，請按氣動固定球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站【/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
以上閥門參數僅供參考,具體以實物為準.
