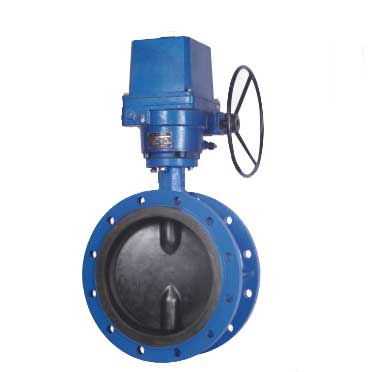

無銷襯膠電動法蘭蝶閥
發布時間：2016年03月22日 作者：admin 點擊次數：次
產品名稱：無銷襯膠電動法蘭蝶閥
產品型號：WD941X-10ZX
產品規格：DN40-600
公稱壓力：PN1.0/1.6Mpa
適用介質：海水、污水、油品、氣體等
適用溫度：-23～100℃
YBD941X(F/J//H/S)-10/16C(Q/P)法蘭式電動(襯膠)脫硫蝶閥
|
|
主要性能規范
| 適用溫度 |
適用介質 |
| 天然膠≤85℃ |
石膏漿液、石灰石漿液、 回收水、工藝水、廢水 |
| 三元乙丙膠≤100℃ |
主要零件材料
| 名稱 |
材料 |
| 閥體 |
灰鑄鐵、球墨鑄鐵、碳鋼 |
| 蝶板 |
碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276 |
| 閥座 |
天然橡膠、三元乙丙膠 |
| 閥桿 |
不銹鋼、 2Cr13、304 |
| 電動裝置 |
百利二通 天津北方 天津沃普 |
主要外形尺寸和連接尺寸 (mm)
| 公稱通徑(DN) |
公稱壓力(PN)MPa |
L |
D |
D1 |
Z-Ф |
H |
H1 |
A |
B |
重量 |
| 50 |
1.0 |
108 |
165 |
125 |
4-18 |
460 |
369 |
418 |
308 |
36 |
| 65 |
112 |
185 |
145 |
4-18 |
493 |
389 |
418 |
308 |
39 |
| 80 |
114 |
200 |
160 |
8-18 |
506 |
399 |
418 |
308 |
42 |
| 100 |
127 |
220 |
180 |
8-18 |
549 |
414 |
418 |
308 |
45 |
| 125 |
140 |
250 |
210 |
8-18 |
568 |
439 |
418 |
308 |
53 |
| 150 |
140 |
285 |
240 |
8-22 |
585 |
454 |
418 |
308 |
55 |
| 200 |
152 |
340 |
295 |
8-22 |
766 |
589 |
418 |
308 |
87 |
| 250 |
165 |
395 |
350 |
12-22 |
815 |
609 |
418 |
308 |
102 |
| 300 |
178 |
445 |
400 |
12-22 |
880 |
660 |
585 |
275 |
158 |
| 350 |
190 |
505 |
460 |
16-22 |
962 |
698 |
585 |
275 |
169 |
| 400 |
216 |
565 |
515 |
16-26 |
1038 |
740 |
585 |
275 |
238 |
| 450 |
222 |
615 |
565 |
20-26 |
1087 |
760 |
585 |
275 |
286 |
| 500 |
229 |
670 |
620 |
20-26 |
1204 |
852 |
729 |
355 |
333 |
| 600 |
267 |
780 |
725 |
20-30 |
1378 |
932 |
729 |
355 |
474 |
| 700 |
0.6 |
229 |
860 |
810 |
24-26 |
1558 |
1026 |
1120 |
597 |
376 |
| 700 |
1.0 |
292 |
895 |
840 |
24-30 |
1558 |
1026 |
1120 |
597 |
601 |
| 800 |
0.6 |
241 |
975 |
920 |
24-30 |
1648 |
1066 |
1120 |
597 |
460 |
| 800 |
1.0 |
318 |
1015 |
950 |
24-33 |
1648 |
1066 |
1120 |
597 |
736 |
| 900 |
0.6 |
241 |
1075 |
1020 |
24-30 |
1762 |
1124 |
1120 |
597 |
580 |
| 900 |
1.0 |
330 |
1115 |
1050 |
28-33 |
1762 |
1124 |
1120 |
597 |
928 |
| 1000 |
0.6 |
300 |
1175 |
1120 |
28-30 |
1926 |
1204 |
1120 |
591 |
760 |
| 1000 |
1.0 |
410 |
1230 |
1160 |
28-36 |
1926 |
1204 |
1120 |
591 |
1216 |
| 1100 |
0.6 |
350 |
12305 |
1240 |
28-33 |
2080 |
1320 |
1114 |
820 |
980 |
| 1100 |
1.0 |
440 |
1340 |
1270 |
32-36 |
2080 |
1320 |
1114 |
820 |
1568 |
| 1200 |
0.6 |
350 |
1405 |
1340 |
32-33 |
2215 |
1420 |
1114 |
820 |
1210 |
| 1200 |
1.0 |
470 |
1455 |
1380 |
32-36 |
2215 |
1420 |
1114 |
820 |
1936 |
| 采用標準 |
設計制造： GBl2238結構長度：GB12221法蘭：GB/T17241.6PN 1.0MPa PN0.6MPa |
|
|
|
|
