400X流量控制
發布時間：2016年03月23日 作者：admin 點擊次數：次
| 產品名稱： |
400X流量控制閥 |
| 產品口徑： |
DN20-DN450 |
| 產品壓力： |
|
| 產品類別： |
水利控制閥 |
400X流量控制閥
|
|
結構及用途

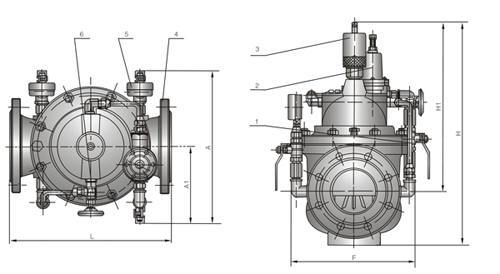

該閥由主閥4、針閥6、流量調節閥3、導閥2、球閥1與壓力表5組成。流量控制閥設置在給水管線中�？上仍O(shè)定調正閥門上部導閥2及流量調節閥3某一固定流量，就可使通過主閥的流量保持不變，即使主閥上游發生變化也不會對流量產生影響。
主要技術參數
| 公稱壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
| 殼體試驗壓力 |
1.5MPa |
2.4MPa |
3.75MPa |
| 密封試驗壓力 |
1.1MPa |
1.76MPa |
2.75MPa |
| 出口壓力可 調節的范圍 |
0.09-0.8MPa |
0.10-1.2MPa |
0.15-1.6MPa |
| 壓力特性△ P1P2 |
P2×8％ |
P2×10％ |
P2×12％ |
| 流量特性△ P1P2 |
P2×15％ |
P2×20％ |
P2×25％ |
| 工作溫度 |
0～80℃ |
| 適作介質 |
水 |
主要外形尺寸
| 公稱通徑 DN(mm) |
L |
A |
A1 |
H |
H1 |
F |
| 20 |
180 |
292 |
136 |
342 |
247 |
116 |
| 25 |
180 |
292 |
136 |
342 |
247 |
116 |
| 32 |
180 |
292 |
136 |
342 |
247 |
116 |
| 40 |
240 |
330 |
155 |
395 |
278 |
170 |
| 50 |
240 |
330 |
155 |
395 |
278 |
170 |
| 65 |
250 |
350 |
165 |
405 |
298 |
180 |
| 80 |
285 |
365 |
175 |
430 |
313 |
210 |
| 100 |
360 |
410 |
195 |
510 |
350 |
275 |
| 125 |
400 |
455 |
220 |
560 |
365 |
310 |
| 150 |
455 |
475 |
230 |
585 |
420 |
355 |
| 200 |
585 |
530 |
255 |
675 |
450 |
460 |
| 250 |
650 |
623 |
300 |
730 |
470 |
500 |
| 300 |
800 |
700 |
340 |
760 |
490 |
580 |
| 350 |
860 |
840 |
410 |
840 |
526 |
640 |
| 400 |
960 |
880 |
430 |
910 |
570 |
715 |
| 450 |
1075 |
930 |
460 |
1030 |
610 |
780 |
| 500 |
1075 |
980 |
490 |
1135 |
665 |
830 |
| 600 |
1230 |
1060 |
530 |
1270 |
725 |
920 |
| 700 |
1650 |
1130 |
560 |
1460 |
865 |
980 |
| 800 |
1750 |
1230 |
610 |
1640 |
975 |
1050 |
|
|
|
|
