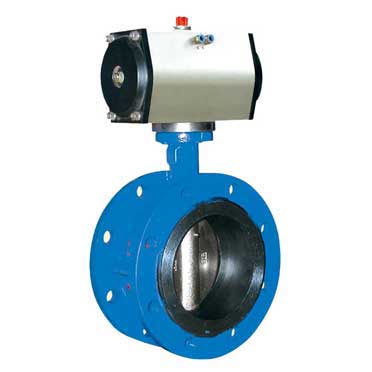

氣動法蘭蝶閥
發布時間：2016年03月22日 作者：admin 點擊次數：次
產品名稱：氣動法蘭蝶閥
產品型號：D641X-16
產品規格：DN50-DN600
公稱壓力：PN1.0/1.6Mpa
適用介質：水、氣、油品等
適用溫度：-23～121℃
YBD641X(F/J//H/S)-10/16C(Q/P)法蘭式氣動(襯膠)脫硫蝶閥
|
|
主要性能規范
| 適用溫度 |
適用介質 |
| 天然膠≤85℃ |
石膏漿液、石灰石漿液、 回收水、工藝水、廢水 |
| 三元乙丙膠≤100℃ |
主要零件材料
| 名稱 |
材料 |
| 閥體 |
灰鑄鐵、球墨鑄鐵、碳鋼 |
| 蝶板 |
碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276 |
| 閥座 |
天然橡膠、三元乙丙膠 |
| 閥桿 |
不銹鋼、 2Cr13、304 |
| 氣動裝置 |
天津二通 |
主要外形尺寸和連接尺寸 (mm)
| 公稱通徑(DN) |
公稱壓力(PN)MPa |
L |
D |
D1 |
Z-Ф |
H |
H1 |
A |
B |
重量 (kg) |
| 50 |
1.0 |
108 |
165 |
125 |
4-18 |
305 |
214 |
127 |
60 |
8.5 |
| 65 |
112 |
185 |
145 |
4-18 |
352 |
248 |
133 |
70 |
11.5 |
| 80 |
114 |
200 |
160 |
8-18 |
377 |
270 |
133 |
83 |
12.5 |
| 100 |
127 |
220 |
180 |
8-18 |
422 |
302 |
203 |
100 |
27 |
| 125 |
140 |
250 |
210 |
8-18 |
479 |
350 |
222 |
120 |
40 |
| 150 |
140 |
285 |
240 |
8-22 |
496 |
365 |
294 |
120 |
43 |
| 200 |
152 |
340 |
295 |
8-22 |
655 |
478 |
337 |
172 |
715 |
| 250 |
165 |
395 |
350 |
12-22 |
704 |
498 |
380 |
172 |
865 |
| 300 |
178 |
445 |
400 |
12-22 |
825 |
605 |
420 |
224 |
128.5 |
| 350 |
190 |
505 |
460 |
16-22 |
907 |
643 |
450 |
224 |
147 |
| 400 |
216 |
565 |
515 |
16-26 |
1030 |
732 |
603 |
272 |
208 |
| 450 |
222 |
615 |
565 |
20-26 |
1079 |
752 |
603 |
272 |
260 |
| 500 |
229 |
670 |
620 |
20-26 |
1164 |
812 |
683 |
272 |
350 |
| 600 |
267 |
780 |
725 |
20-30 |
1396 |
950 |
683 |
360 |
452 |
| 700 |
0.6 |
229 |
860 |
810 |
24-26 |
1622 |
1090 |
742 |
440 |
360 |
| 700 |
1.0 |
292 |
895 |
840 |
24-30 |
1622 |
1090 |
742 |
440 |
576 |
| 800 |
0.6 |
241 |
975 |
920 |
24-30 |
1722 |
1190 |
866 |
496 |
448 |
| 800 |
1.0 |
318 |
1015 |
950 |
24-33 |
1722 |
1190 |
866 |
496 |
716 |
| 900 |
0.6 |
241 |
1075 |
1020 |
24-30 |
1886 |
1248 |
866 |
496 |
562 |
| 900 |
1.0 |
330 |
1115 |
1050 |
28-33 |
1886 |
1248 |
866 |
496 |
899 |
| 1000 |
0.6 |
300 |
1175 |
1120 |
28-30 |
2140 |
1418 |
990 |
580 |
740 |
| 1000 |
1.0 |
410 |
1230 |
1160 |
28-36 |
2140 |
1418 |
990 |
580 |
1184 |
| 1100 |
0.6 |
350 |
1305 |
1240 |
28-33 |
2270 |
1510 |
990 |
580 |
928 |
| 1100 |
1.0 |
440 |
1340 |
1270 |
32-36 |
2270 |
1510 |
990 |
580 |
1485 |
| 1200 |
0.6 |
350 |
1405 |
1340 |
32-33 |
2405 |
1610 |
990 |
580 |
1117 |
| 1200 |
1.0 |
470 |
1455 |
1380 |
32-36 |
2405 |
1610 |
990 |
580 |
1787 |
| 采用標準 |
設計制造： GB12238結構長度：GB12221法蘭：GB／T17241.6PN1.0 MPa PN0.6MPa |
|
|
|
|
