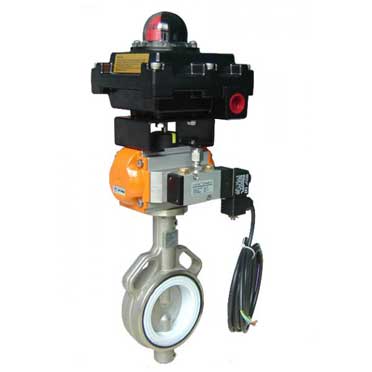

氣動不銹鋼蝶閥
發布時間：2016年03月22日 作者：admin 點擊次數：次




主要性能規范

適用溫度 適用介質
天然膠≤ 85℃ 石膏漿液、石灰石漿液、 回收水、工藝水、廢水
三元乙丙膠≤100℃

主要零件材料

名稱 材料
閥體 灰鑄鐵、球墨鑄鐵、碳鋼
蝶板 碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276
閥座 天然橡膠、三元乙丙膠
閥桿 不銹鋼、 2Cr13、304
氣動裝置 天津二通

主要外形尺寸和連接尺寸 (mm)

PN1.0/PN1.6MPa

規格 尺寸 (am) 重量 (kg)
mm inch A B C D L H D1 N-Φ K E N1-Φ1 Φ 2 G n2-M
50 2 161 80 42 52.9 32 84.84 120 4-23 77 57.15 4-6.7 12.6 118 - 2.5
65 25 175 89 44.7 64.5 32 96.2 1362 4-265 77 57.15 4-6.7 12.6 137 - 3.2
80 3 181 95 45.2 78.8 32 61.23 160 8-18 77 57.15 4-6.7 12.6 143 - 3.6
100 4 200 114 52.1 10.4 32 70.80 185 4-245 92 69.85 4-10.3 15.77 156 - 4.9
125 5 213 127 54.4 123.3 32 82.28 215 4-23 92 69.85 4-10.3 18.92 190 - 7
150 6 226 139 55.8 155.6 32 91.08 238 4-25 92 69.85 4-10.3 18.92 212 - 7.8
200 8 260 175 60.6 202.5 45 112.89
76.35		 295 4-25
4-23		 115 88.9 4-14.3 22.1 268 - 13.2
250 10 292 203 65.6 250.5 45 92.40 357 4-29 115 88.9 4-14.3 28.45 325 - 19.2
300 12 337 242 76.9 301.6 45 105.34 407 4-29 140 107.95 4-14.3 31.6 403 - 32.5
350 14 368 267 76.5 333.3 45 91.11 467 4-30 140 107.95 4-14.3 31.6 436 - 41.3
400 16 400 309 86.5 389.6 512
72		 100.47
102.42		 515
525		 4-26
4-30		 197 158.75 4-20.6 33.15 488 - 61
450 18 422 328 105.6 440.51 512
72		 88.39
91.51		 565
585		 4-26
4-30		 197 158.75 4-20.6 38 539 - 79
500 20 480 361 131.8 491.5 642
82		 96.99
101.68		 620
650		 4-26
4-33		 197 158.75 4-20.6 41.15 593 - 128
600 24 562 459 152 592.5 702
82		 113.42
120.46		 725
770		 4-30
4-36		 276 215.9 4-22.2 50.65 816 - 188
700 28 624 520 163 695 6682 109.65 840 4-30
4-36		 300 254 8-18 55 6335 895 4-M33 284
800 32 672 591 188 794.7 66 82 124 950 4-33
4-39		 300 254 8-18 55 63.35 1015 368
900 36 720 656 203 864.7 118 117.57 1050 24-33 300 254 8-18 75 1115 4-M30 713
1000 40 800 721 216 965 142 129.89 1160 24-36 300 254 8-18 85 1230 4-M33 864

注：DN50(2")～800(32")“A”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個

尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸。與閥門連

接的管法蘭連接尺寸參照法蘭連接尺寸表(圖一)。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、

氣動等。

表中DN50(2")～500(20")中D1和n-Φ尺寸為蝶閥本身安裝定位尺寸，其中DN50(2")～350

(14")的D1和n-Φ尺寸包容GB9112-99，DIN2501(德國), BS4504(英國)，ISO2084、

ISO2531(國際標準)，BS10-E(英國)，ANSI1259(美國)等法蘭連接標準。DN400(16")～500

(20")包容GB9112-88、DIN2501、ISO2084、BS4504法蘭連接標準。
