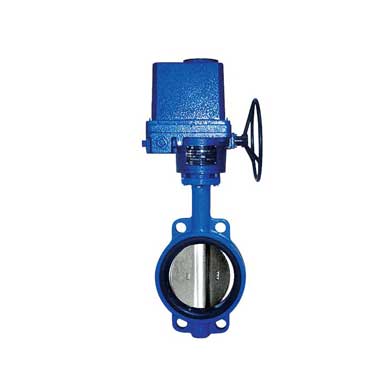

電動對夾式蝶閥
發布時間：2016年03月22日 作者：admin 點擊次數：次
一、產品概述
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
DN50-350蝶閥電動裝置外形尺寸及重量
| 型號 |
適用蝶閥
口徑 |
最大輸出轉矩
(N.m) |
輸出轉速
(r/min) |
電機功率
(kw) |
90°啟閉
時間 |
尺寸 (am) |
重量
(kg) |
| A |
B |
C |
D |
E |
F |
G |
d |
| LQ5-1 |
50-80 |
50 |
1 |
O.016 |
15 |
258 |
109 |
76 |
162 |
80 |
125 |
187 |
185 |
15 |
| LQl0-1 |
100 |
100 |
1 |
0.025 |
15 |
258 |
109 |
76 |
162 |
80 |
125 |
187 |
185 |
15 |
| LQ20-1 |
125-150 |
200 |
1 |
0.06 |
15 |
258 |
109 |
76 |
162 |
80 |
125 |
187 |
185 |
15 |
| LQ40-1 |
200 |
400 |
1 |
0.09 |
15 |
325 |
163 |
110 |
235 |
100 |
165 |
205 |
280 |
35 |
| LQ80-1 |
250-300 |
800 |
1 |
0.18 |
15 |
325 |
163 |
110 |
235 |
100 |
165 |
205 |
280 |
|
|
| 型號 |
適用蝶閥
口徑 |
最大輸出
轉矩(N.m) |
輸出轉速
(r/min) |
電機
功率
|
90°啟閉
時間 |
尺寸 (mm) |
重量
(kg) |
| A |
B |
C |
D |
E |
F |
G |
d |
| LQ5-1 |
50(2")-0(3") |
50 |
1 |
16 |
15 |
258 |
143 |
68 |
162 |
80 |
125 |
187 |
185 |
17 |
| LQ10-1 |
100(4") |
100 |
1 |
25 |
15 |
258 |
143 |
68 |
162 |
80 |
125 |
187 |
185 |
17 |
| LQ20-1 |
125(5")-150(6") |
200 |
1 |
60 |
15 |
258 |
143 |
68 |
162 |
80 |
125 |
187 |
185 |
17 |
| LQ40-1 |
200(8") |
400 |
1 |
90 |
15 |
325 |
171 |
100 |
235 |
100 |
165 |
205 |
280 |
35 |
| LQ80-1 |
250(10")-300(12") |
800 |
1 |
180 |
15 |
325 |
171 |
100 |
235 |
100 |
165 |
205 |
280 |
35 |
| 型號 |
適用蝶閥規格
mm(inch) |
最大輸出
轉矩(N.m) |
輸出轉速
(r/min) |
電機功率
(kw) |
90°啟閉
時間 |
尺寸 (mm) |
重量
(kg) |
| PN1.0 |
PN1.6 |
A |
B |
C |
D |
E |
F |
G |
H |
L |
K |
Φ |
| 802.10-1 |
50(2")-100(4") |
50(2")-100(4")
|
100 |
1 |
125 |
15 |
250 |
420 |
79 |
82 |
253 |
156 |
213 |
110 |
132 |
62 |
220 |
22 |
| 802.20-1 |
125(5")-150(6") |
125(5")-150(6") |
200 |
1 |
45 |
15 |
250 |
420 |
79 |
82 |
253 |
156 |
213 |
110 |
132 |
62 |
220 |
22 |
| 802.60-1 |
200(8")-300(12") |
200(8")-250(10") |
600 |
1 |
180 |
15 |
287 |
552 |
110 |
101 |
330 |
196 |
254 |
156 |
134 |
86 |
360 |
42 |
| 802.150-0.5 |
350(14")-450(18") |
300(12")-350(14")
|
1500 |
0.5 |
370 |
30 |
287 |
552 |
110 |
101 |
330 |
196 |
254 |
156 |
134 |
86 |
360 |
42 |
| 802.250-1 |
500(20") |
400(16")-450(18") |
2500 |
1 |
750 |
15 |
330 |
625 |
140 |
152 |
365 |
230 |
288 |
185 |
134 |
120 |
500 |
90 |
| 802.500-0.5 |
600(24") |
500(20")-600(24") |
5000 |
0.5 |
750 |
30 |
330 |
625 |
140 |
152 |
365 |
230 |
288 |
185 |
134 |
120 |
500 |
90 |
| 802.1000-0.2 |
700(28")-800(32") |
700(28")-800(32") |
10000 |
0.2 |
1100 |
75 |
具體尺寸請看 802.1000-0.2外形圖 |
注:802系列電動裝置可用于戶外,并有防爆型,控制器型號為BFA。
|
|
|
|
|
|
| 型號 |
|
最大輸出
轉矩(N.m) |
輸出轉速
(r/min) |
電機功率
(kw) |
90°旋轉
時間 |
尺寸 (mm) |
量
(kg) |
| PN1.0MPa |
PN1.6MPa |
A |
B |
C |
D |
E |
F |
G |
φ |
H* |
| SMC-4/H0BC |
200(8")-250(10") |
200(8")-250(10") |
580 |
0.5 |
300 |
30 |
243 |
64 |
121 |
422 |
160 |
185 |
328 |
508 |
90 |
74 |
| SMC-03/H1BC |
300(12")-450(16") |
300(12")-450(16") |
1760 |
0.5 |
600 |
30 |
470 |
89 |
145 |
491 |
188 |
202 |
369 |
508 |
35 |
120 |
| SMC-04/H2BC |
500(20")-600(24") |
500(20") |
2990 |
0.5 |
600 |
30 |
470 |
108 |
172 |
504 |
202 |
202 |
369 |
508 |
45 |
140 |
| SMC-00/H3BC |
700(28")-800(32") |
600(24") |
7650 |
0.5 |
1100 |
30 |
552 |
408 |
203 |
497 |
230 |
251 |
364 |
305 |
45 |
220 |
| SMC-0/H4BC |
900(36")-1000(40") |
700(28")-800(32") |
17300 |
0.4 |
1500 |
37.5 |
607 |
373 |
238 |
568 |
262 |
273 |
369 |
305 |
45 |
300 |
注：SMC/HBC電動裝置可用于戶外，并有防爆型，控制器型號為L(zhǎng)FK型。*H：SMC/HBC電動裝置與對夾式蝶閥連接用接盤高度。
|
|
|
|
